Szczegóły Produktu:
Zapłata:
|
Model komorowy: | Seria KTS | Wielkość komory: | 27L do 480L |
---|---|---|---|
Zakres wstrząsów: | -55ºC ~ + 150ºC | Maksymalna temperatura: | 200 ° C |
Najniższa temperatura: | -70 ° C | Czas przejścia: | ≤15S |
Czas regeneracji: | 5 minut | Szybkość zmiany temperatury: | 15 do 50 ° C / min |
High Light: | temperature shock test chamber,environmental testing chambers |

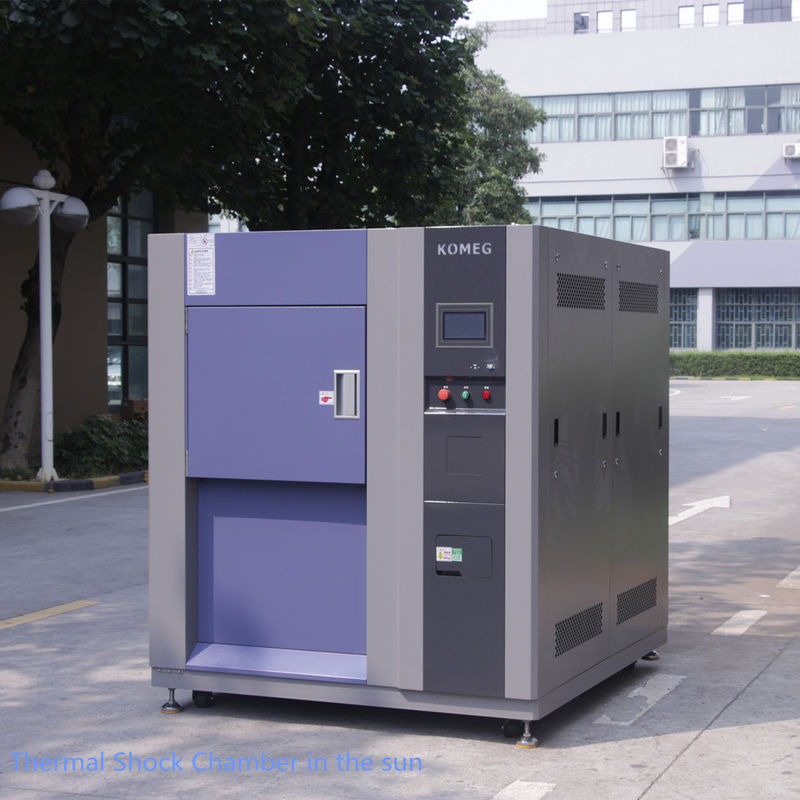

Regulator LCD Przyjazna dla środowiska termiczna komora szokowa do testowania PCB
1. Zasada działania 3-strefowych komór szoku termicznego:
Komora testu szoku termicznego typu trzystrefowego. Próbkę umieszcza się w komorze testowej, w komorze wysokotemperaturowej i komorze niskotemperaturowej można ustawić bardziej ekstremalną temperaturę niż temperatura testowa. Podczas testu niskotemperaturowego, drzwi komory zimnej otwarte i komora niskotemperaturowa współpracują z komorą testową. Po przekształceniu w test wysokotemperaturowy drzwi komory chłodniczej zamknięte, drzwi komory gorącej zostają otwarte, a komora testowa współpracuje z komorą wysokotemperaturową.
Konwersję działania mechanicznego (przeniesienie z wysokiej temperatury na niską lub niską temperaturę do wysokiej temperatury) można zakończyć w mniej niż 1 sekundę, a temperaturę można szybko ustabilizować.
Podczas całego testu próbka testowa nie musi być przenoszona i bez interwencji człowieka.
2. Charakterystyka komor termicznych KOMEG:
1. Materiał do konserwacji termicznej, używamy pianki PU o wysokiej intensywności i bawełny z włókna szklanego o wysokiej gęstości, które mogą zapewnić wysoką precyzję i lepszą jednolitość oraz uniknąć niepotrzebnych strat energii. Tymczasem nasz projekt może lepiej zapewnić bezpieczeństwo personelu podczas obsługi komnaty.
2. Wewnętrzna ściana i materiał obudowy:
W przypadku małych standardowych modeli zazwyczaj należy stosować wewnętrzną ścianę ze stali nierdzewnej # 304 1,0 mm, obudowę ze stali nierdzewnej # 304 1,2 mm;
W przypadku większych modeli lub niektórych dostosowanych do specjalnych potrzeb używamy wewnętrznej ściany ze stali nierdzewnej # 304 1,5 do 3,0 mm, obudowa ze stali nierdzewnej # 304 powyżej 1,5 mm;
3. Jakość materiału wewnętrznego pudełka to SUS304 # zamontowana stal nierdzewna importowana, a zewnętrzna skrzynka to stalowa płyta, a proces lakierowania stosuje technologię powlekania samochodowego. Obudowa skrzyni jest obrabiana kształtowo za pomocą maszyny do obróbki Triumph, jej kształt jest miły i schludny.
4. Duży, kolorowy wyświetlacz LCD z ekranem dotykowym, prosta obsługa, łatwe do edycji programy. PID z funkcją automatycznego obliczania; funkcja autodiagnostyki, pokazująca krok po kroku komunikaty o awariach i rozwiązania po awarii.
5. Interfejs komunikacyjny RS-232 i RS-485, pasujący rejestrator, duża możliwość rozbudowy. Wspieramy również zdalne sterowanie za pomocą komputera PC przez Wi-Fi lub przewodowo (zalecane).
3. Cechy różnych trybów chłodzenia dla komór szoku termicznego:
Ponieważ zimna komora wymaga ogromnej wydajności chłodzenia do szokowania, tryb chłodzenia komory jest często zaprojektowany jako chłodzony powietrzem lub chłodzony wodą.
Typ chłodzony powietrzem wymaga środowiska instalacyjnego:
Pomieszczenie musi być wyposażone w wyciąg i klimatyzator, aby zapewnić odpowiednie odprowadzanie ciepła.
Ma zastosowanie do małych produktów energetycznych i chłodnych obszarów.
Typ chłodzony wodą wymaga warunków instalacji:
Klient musi odpowiednio przygotować wodociąg i wieżę ciśnieniową (zlokalizowaną na zewnątrz).
Woda musi być czysta lub blokować rury i powodować problemy z konserwacją z upływem czasu.
Często stosuje się go do dużego systemu o cechach lepszego rozpraszania ciepła, dłuższego czasu pracy, niskiego poziomu hałasu, ale nieco wyższej ceny, jeśli liczyć opłatę za wieżę ciśnień i rury wodne.
4. Specyfikacja
(1) Seria KTS-A
Model |
| ||||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Rozmiar zewnętrzny (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Sprawdź wagę | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Komora niskiej temperatury | -55ºC 10 -10ºC, czas wstępnego chłodzenia: ≤ 60 minut od + 20ºC do 55ºC | ||||||||
Komora testowa | -40ºC ~ + 150ºC | ||||||||
Komora wysokiej temperatury | + 60ºC ~ + 200ºC, w ciągu 20 minut, czas nagrzewania wstępnego | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ~ + 35ºC | ||||||||
Moc | AC 380 ± 10 % 50 Hz, 3 fazy 4 przewody + Przewody uziemiające |
(2) Seria KTS-B
Model |
| ||||||||
72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Rozmiar zewnętrzny (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Waga testowa (KG) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Niska temperatura. izba | -70ºC 10 -10ºC, czas wstępnego chłodzenia: + 20ºC ~ -70ºC, ≤ 60 minut | ||||||||
Test. Izba | -55ºC ~ + 150ºC | ||||||||
Wysoka temperatura. temperatura komory | + 60ºC ~ + 200ºC, czas podgrzewania: ≤20 min | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ~ + 35ºC | ||||||||
Moc | AC 380 ± 10 % 50 Hz, 3 fazy 4 przewody + Przewody uziemiające |
(3) Seria KTS-D
Model |
| ||||||||
72D | 100D | 150D | 200D | 252D | 300D | 480D | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Rozmiar zewnętrzny (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Sprawdź wagę | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Komora niskiej temperatury | -80ºC 10 -10ºC, czas wstępnego chłodzenia: ≤ 60 minut od + 20ºC do 80ºC | ||||||||
Komora testowa | -65ºC ~ + 150ºC | ||||||||
Komora wysokiej temperatury | + 60ºC ~ + 200ºC, w ciągu 20 minut, czas nagrzewania wstępnego | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ~ + 35ºC | ||||||||
Moc | AC 380 ± 10 % 50 Hz, 3 fazy 4 przewody + Przewody uziemiające |

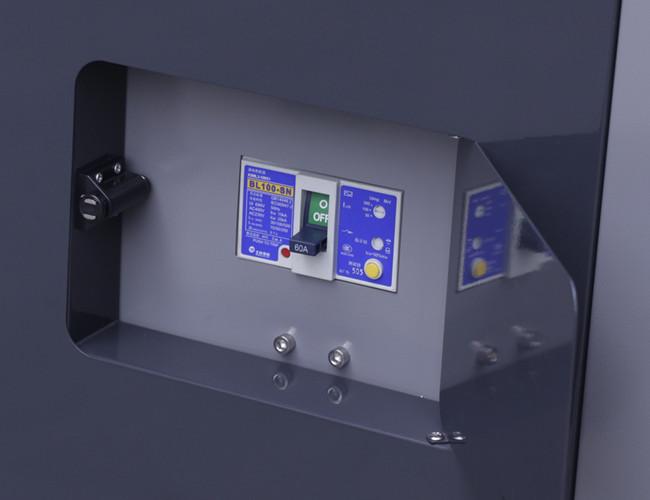

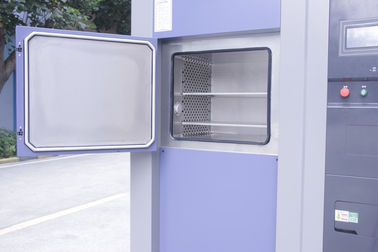

4. Szczegóły produktu Zdjęcie:
