Szczegóły Produktu:
Zapłata:
|
Model komorowy: | Seria KTS | Wielkość komory: | 27L do 480L |
---|---|---|---|
Zakres wstrząsów: | -55ºC ~ + 150ºC | Maksymalna temperatura: | 200 ° C |
Najniższa temperatura: | -70 ° C | Czas przejścia: | ≤15S |
Czas regeneracji: | 5 minut | Szybkość zmiany temperatury: | 15 do 50 ° C / min |
High Light: | temperature shock test chamber,environmental testing chambers |

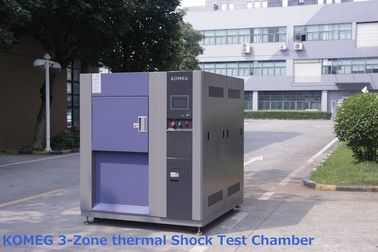

K OMEG 3-strefowa komora temperaturowa z gorącym i zimnym szokiem termicznym do testowania układów elektronicznych
Komora walk-in ma cechy dużej przestrzeni testowej, wysoką niezawodność, szeroki zakres, wieloparametrowe kompleksowe środowisko, skomplikowane warunki testowe. Operator może wejść do komory testowej, aby obsługiwać testowaną próbkę. Który zapewnia warunki temperatury i wilgotności dla produktów masowych lub dużych części, półproduktów i wyrobów gotowych producentów przemysłowych.
Zasada działania 3-strefowych komór szoku termicznego:
Komora testu szoku termicznego typu trzy strefowego. Próbkę umieszcza się w komorze testowej, w komorze wysokotemperaturowej i komorze niskotemperaturowej można ustawić bardziej ekstremalną temperaturę niż temperatura testowa. Podczas testu niskotemperaturowego, drzwi komory zimnej otwarte i komora niskotemperaturowa współpracują z komorą testową. Po przekształceniu w test wysokotemperaturowy drzwi komory chłodniczej zamknięte, drzwi komory gorącej zostają otwarte, a komora testowa współpracuje z komorą wysokotemperaturową.
Konwersję działania mechanicznego (przeniesienie z wysokiej temperatury na niską lub niską temperaturę do wysokiej temperatury) można zakończyć w mniej niż 1 sekundę, a temperaturę można szybko ustabilizować.
Model | Seria KTS-A | |||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | ||
Rozmiar wewnętrzny | W (mm) | 450 | 500 | 600 | 670 | 700 | 800 | 800 |
H (mm) | 400 | 450 | 500 | 600 | 600 | 600 | 800 | |
D (mm) | 400 | 450 | 500 | 500 | 600 | 650 | 750 | |
Rozmiar zewnętrzny | W (mm) | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 |
H (mm) | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | |
D (mm) | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | |
Waga testowa ( KG ) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | |
-55 ° C ~ -10 ° C | ||||||||
Czas wstępnego chłodzenia | + 20 ° C ~ -55 ° C , w ciągu 60 minut | |||||||
Test. izba | -40ºC ~ + 150ºC | |||||||
Wysoka temperatura. izba | + 60 ° C ~ + 200 ° C | |||||||
Czas nagrzewania wstępnego | + 60ºC ~ + 200ºC, W ciągu 20 minut | |||||||
Czas regeneracji | Ekspozycja wysokiej temperatury 30 min | |||||||
Niska temperatura ekspozycji 30 min | ||||||||
Czas regeneracji w ciągu 5 minut | ||||||||
Urządzenie bezpieczeństwa | NFB (bez bezpiecznika), nadciśnienie, ochrona przed przegrzaniem i przetężeniem sprężarki, ochrona przed przegrzaniem, ochrona przed nadmiernym obciążeniem dmuchawy, ochrona przed suchym ciepłem | |||||||
Standardowe wyposażenie dodatkowe | Port kablowy (port ~ 50 mm) * 1, półki * 2 | |||||||
Materiał wewnętrzny | Płyta ze stali nierdzewnej ( SUS 304 ) | |||||||
Materiał zewnętrzny | Pieczona stal malarska lub stal nierdzewna (SUS304) | |||||||
Materiał izolacyjny | Sztywna pianka poliuretanowa + wełna z włókna szklanego | |||||||
System chłodniczy | Chłodzony wodą | |||||||
Półhermetyczna sprężarka, kaskadowy system chłodniczy, czynnik chłodniczy wolny od CFC ( HFC-507 i HFC-23 ) | ||||||||
Kontroler | Panel: 7-calowy panel dotykowy LCD, do wyboru wyświetlacz chiński lub angielski | |||||||
Model działania: uruchomiony program lub punkt stały | ||||||||
Pojemność pamięci: 120 programów, 1200 kroków, wszystkie powtórzenia 999 cykli , część powtórzyć 99 cykli. | ||||||||
Dokładność: Temp .: 0,1% FS ± 1 cyfra Wilgotność: 0,1% FS ± 1 cyfra | ||||||||
Wejście: Temp: pt-100 Wilgotność: pt-100 lub ~ 5V DCV | ||||||||
Temperatura otoczenia. | + 5 ° C ~ + 35 ° C | |||||||
Moc | AC 380 ± 10 % 50Hz, 3 fazy 4 przewody + Przewody uziemiające | |||||||
Notatka 1. Zastrzegamy sobie prawo do zmiany specyfikacji bez uprzedniego powiadomienia. 2. Dostępne niestandardowe rozmiary i konfiguracje |
1. Obudowa: zintegrowana konstrukcja, konstrukcja jednoblokowa, która obejmuje wszystkie systemy niezbędne do pracy. A obudowa zewnętrzna wykonana jest z dobrej jakości ocynkowanej blachy stalowej, która jest wewnątrz i na zewnątrz zalewana i malowana do standardowego wykończenia z wysokiej jakości materiałów. Powierzchnia zewnętrzna będzie miała wysoką odporność na zużycie.
2. Przestrzeń testowa: wewnętrzna przestrzeń testowa będzie wykonana z niemagnetycznej stali nierdzewnej SUS-304 bez farby. Wszystkie szwy będą spawane metodą TIG i paroszczelne. Powierzchnia nie odbija światła.
3. Izolacja: materiał izolacyjny będzie miał niski współczynnik „k”, wysoką intensywność i niehigroskopijny charakter. Izolacja będzie wielowarstwowa z podwójną paroizolacją. Zastosowana zostanie izolacja z włókien mineralnych bez azbestu.
4. Drzwi: całkowicie otwarte i jednoskrzydłowe, podwójne uszczelnione silikonem, zawiasy i zamki; strefa zimna i strefa gorąca mają drzwi; strefa próbki testowej ma całkowicie otwarte drzwi jednoskrzydłowe.
5. Jeden wyłącznik awaryjny na zewnątrz komory.
6. Port kabla: Jedna średnica. 50mm lub śr.
Iluminator 100 mm.
7. Umiejscowienie płyty mocy i grupy maszyn: w ramce umieszczonej za komorą.

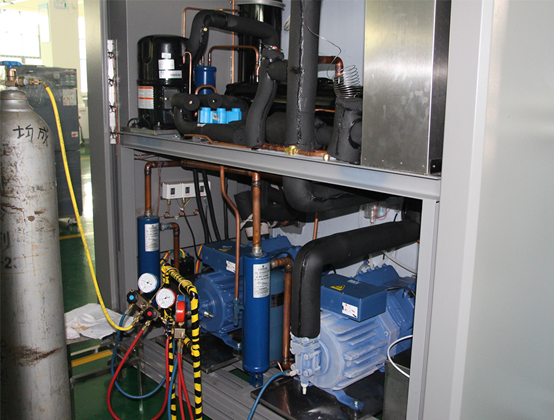

Nazwa: Sprężarka Bock
Marka: Bock
Oryginał: Niemcy
Stojak sprężarki, wysoka wydajność, niskie zużycie energii, niski poziom hałasu;

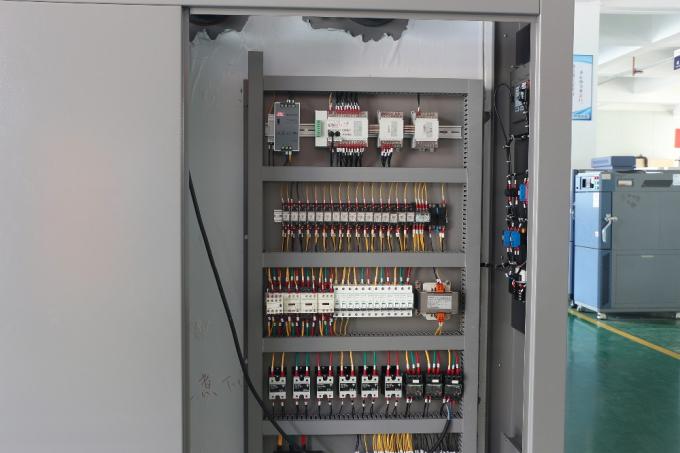

Nazwa: Szafka elektryczna
Marka: Schneider, DANFOSS, Omron, Panasonic
Oryginał: Niemcy, Francja, Japonia
Najlepsza elektronika marki, z pełnym zakresem ochrony, obejmuje przegrzanie silnika wentylatora dmuchawy, zabezpieczenie upływu, zabezpieczenie przed zwarciem obciążenia, ochronę przed nadmierną temperaturą, nadmierne ciśnienie
ochrona i tak dalej.

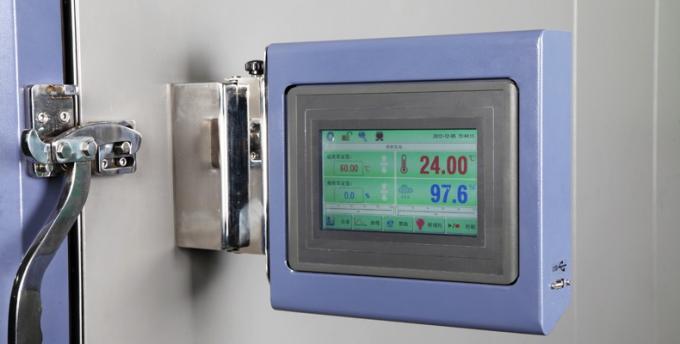

Nazwa: Kontroler
Marka: KOMEG / SAMWON
Oryginał: Chiny / Korea Południowa
Może stale kontrolować temperaturę i wilgotność, na przykład zamontowany termo-higrostat, termperaturę, wilgotność, ustawiając wartości PID dla każdego interwału można precyzyjnie kontrolować i można łatwo sterować za pomocą komputera lub telefonu.
* Wsparcie zapytań i konsultacji.
* Przykładowe wsparcie testowe.
* Wizyta w naszej fabryce jest bardzo mile widziana.
* Przeszkolimy Cię w zakresie instalacji, użytkowania i konserwacji urządzenia.
Uszczelka | |
Rozmiar | 123 (L) * 456 (W) * 789 (D) |
Waga | 1,2 T |
Szczegóły pakowania | Normalny pakiet to drewniane pudełko (rozmiar: L * W * H). Jeśli eksport do krajów europejskich, drewniane pudełko zostanie poddane fumigacji. Jeśli pojemnik jest zbyt gruby, użyjemy folii pe do pakowania lub pakowania zgodnie z wymaganiami klientów. |
