Szczegóły Produktu:
Zapłata:
|
| Zakres temperatury: | -70 ℃ ～ + 180 ℃ | Odchylenie temperatury: | ≦ ± 2,0 ℃ |
|---|---|---|---|
| Wahania temperatury: | ± 0,5 ℃ | Objętość obszaru roboczego: | S 1000 × H 1000 × D 1000 mm |
| Rozmiar zewnętrzny: | W 1550 × H 2080 × D 2500 mm (około) | materiał ścienny: | wysokiej jakości stal węglowa ze statycznym sprayem kolorowym |
| materiał ściany wewnętrznej: | SUS304 # matowa płyta ze stali nierdzewnej | Materiały izolacyjne: | sztywna warstwa izolacyjna z pianki poliuretanowej + włókno szklane. |
| Szybkość ogrzewania: | -70 ℃ do + 180 ℃ w ciągu 90 min bez obciążenia | Tempo schładzania: | 20 ℃ do - 70 ℃ w ciągu 90 min bez obciążenia |
| High Light: | klimatyczne komory testowe,komora badań środowiskowych |
||

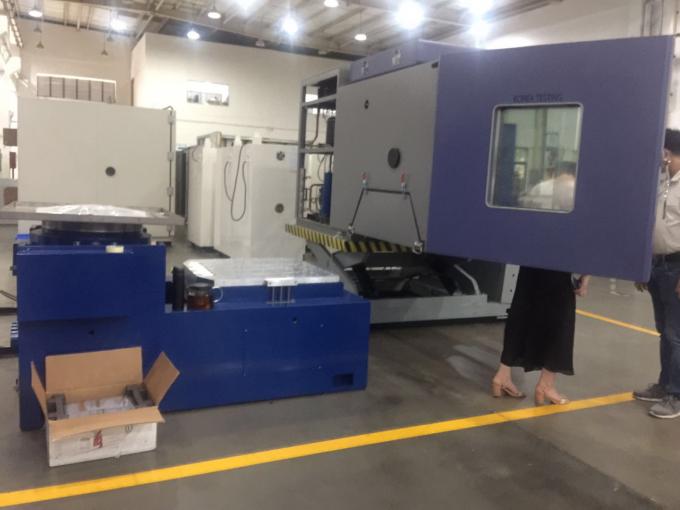

Systemy precyzyjnego testowania klimatycznego Wilgotność temperaturowa i wibracja trzy zintegrowane
Aplikacje
Sprzęt ten jest zgodny z normą krajową, zdolną do spełnienia specjalnych wymagań testowych, jest powszechnie stosowany do produktów elektronicznych i elektrycznych, części samochodowych, komponentów i materiałów przez wysoką niską stałą temperaturę, zmianę temperatury, wstrząs, wilgotne wibracje cieplne itp. Test niezawodności w symulacji środowiska.
Konfiguracja stołu wibracyjnego
Układ wibracji elektrycznych serii chłodzenia powietrzem
Elektryczny system chłodzenia z chłodzeniem wodnym
Cyfrowy losowy kontroler drgań
Cyfrowy sinusoidalny kontroler drgań
Metoda przenoszenia
Komora testowa o wysokiej temperaturze (wilgotne ciepło) z szyną ślizgową
Dopasuj do stołu wibracyjnego poprzez ruchomą komorę testową o wysokiej temperaturze (wilgotny smoczek) na szynie
Stół wibracyjny z prowadnicą
Dopasuj do komory testowej o wysokiej temperaturze (wilgotny smoczek) poprzez stół wibracyjny poruszający się po szynie.
Metoda połączenia
Przyjęcie metody połączenia wału łączącego (dopasowanie z wibracjami pionowymi)
Stół wibracyjny wchodzi do komory poprzez wałek łączący, dopasowując się do komory testowej, aby osiągnąć połączone efekty testowania.
Pionowe, poziome wibracje połączone, mogą dostosować projekt
| Elektryczny system sterowania | |
| Panel sterowania | za. Wyłącznik awaryjny b. Przycisk zasilania do. Zabezpieczenie przed przegrzaniem re. Interfejs RS-485 lub RS-232 |
| Urządzenie zabezpieczające | A. Przykładowa ochrona przed przegrzaniem B. Wyłącznik ochrony przed pustym oparzeniem C. Zabezpieczenie przed przeciążeniem silnika D. Wyłącznik wysokiego ciśnienia sprężarki E. Przełącznik zabezpieczenia przed nadmierną temperaturą sprężarki. Przełącznik zabezpieczenia nadprądowego sprężarki Przełącznik zabezpieczenia nadprądowego sprężarki F G. Przełącznik zabezpieczenia przed odwróceniem fazy w przepięciach H. Brak bezpiecznika I. Breaker |
| Sygnalizacja alarmu | Gdy powyższa ochrona, urządzenie przestaje działać, a dźwięk i alarm świetlny, jednocześnie w miejscu uszkodzenia wyświetlacza sterownika i jego przyczynach i rozwiązaniach. |
| Środowisko instalacyjne | |
| Zasilacz | AC 3 ψ 4 W 380 V 50 Hz (przewód uziemiający RSTN) (wahania napięcia ≦ ± 10%) |
| Otaczający środowisko | Upewnij się, że zakres temperatur otoczenia pracy: 5〜35 ℃ |
| Ochrona gruntu | rezystancja uziemienia ≦ 4Ω |
| PS | 1. Proszę wyposażyć powyższą moc wymaganą do skrzynki zaciskowej maszyny kontrola; użytkownik musi przygotować wyłącznik bez bezpiecznika dla maszyny. 2. Potwierdź, czy może wejść do drzwi lub wind windowych. |
| 3. Ta oferta dotyczy wyłącznie ceny maszyny i nie obejmuje kosztów przewodu zasilającego, wieży ciśnień i kosztów rurociągów |
System wibracji
| Ⅰ. Przegląd | |
| Wskaźniki techniczne komory do badań wibracyjnych spełniają wymagania GB / T 13310-91 „Warunki techniczne stołu do wytrząsania elektrycznego” oraz normy przedsiębiorstwa Q / 320502SN001-2002 „Seria testów wibracji elektrycznych DV, DC”. | |
| Ⅱ . Specyfikacja | |
| Specyfikacja techniczna systemu | |
| Ekscytująca siła | Sin: 19600N (2000kg.f) Losowo: 19600N (2000kg.f) |
| Zakres częstotliwości | Pionowy stół: 2Hz ~ 3000Hz |
| Przyspieszenie znamionowe | 980m / s2100g (bez obciążenia) |
| Prędkość znamionowa | 2m / s |
| Znamionowe przemieszczenie | 51mm (pp) |
| Maksymalne obciążenie | 300 kg |
| Równoważna masa ruchomych części | Stół pionowy: 20 kg |
| Moc | AC 3 ψ 4 W 380 V ± 10% |
| Główna specyfikacja techniczna | |
| Moc wyjściowa | 20kVA |
| napięcie wyjściowe | 100V |
| Rezystancja wejściowa | ≥15 kΩ |
| Stosunek sygnału do szumu | ≥ 60 dB |
| Zniekształcenia harmoniczne (obciążenie rezystancji) | ＜ 1,0% |
| Błąd pomiaru napięcia wyjściowego | ≤ 5% |
| Prąd wyjściowy | Do 150 stopniowego wzrostu, do 6000A |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
| Napięcie sygnału wejściowego | ≤1,5Rms |
| Wyjściowy współczynnik szczytu | ≥3 |
| Stabilność DC | Dryft zerowy zacisku wyjściowego nie jest większy niż 30mv / 8h |
| Zakres częstotliwości | 5-3500Hz: ± 3dB wzmocnienie średniej częstotliwości: ≥80 |
| Wydajność konwersji DC / AC | ＞ 90% |
| Załaduj własność | Rezystancyjne, pojemnościowe, rozsądne dowolne |
| Nierównowaga prądu maszyny równoległej | ≤2,8% |
| Średnie bezproblemowe godziny pracy | 00 3500 godzin |
| Moc | AC 3 fazy 50Hz |
funkcje
1.Wysoka precyzja idealna konstrukcja zewnętrzna, zewnętrzna z dwustronnie walcowaną na zimno elektrostatyczną blachą powlekaną, wewnętrzna z odporną na wysokie temperatury stalą nierdzewną SUS # 304.
2. Materiał izolacyjny przyjmuje ognioodporny piankowy poliuretanowy materiał termoizolacyjny o wysokiej wytrzymałości.
3. Więcej niż 20% oszczędności energii uzyskuje się dzięki wprowadzeniu zaawansowanej technologii sterowania lodówką w Japonii i Niemczech.
4. System sterowania i elementy obwodu sterowania są wprowadzane ze znaną marką.
