Szczegóły Produktu:
Zapłata:
|
| Model komory: | Seria KTS | Rozmiar objętości komory: | 27L do 480L |
|---|---|---|---|
| Zakres wstrząsów: | -65ºC (+150ºC) | Maksymalna temperatura: | 200°C |
| Najniższa temperatura: | -80°C | Czas przejścia: | ≤10S |
| Czas odzyskiwania: | mniej niż 5 minut | Czas ekspozycji: | w ciągu 30 minut |
| Podkreślić: | Komora do testowania akumulatorów ze stali nierdzewnej,komora do testowania szoków termicznych 27L,komora do testowania szoków termicznych 480L |
||
Popularna 3-strefowa komora testowa szoku termicznego ze stali nierdzewnej do testowania baterii
1. Komora testowa szoku termicznego:
Komora testowa szoku termicznego jest niezbędnym sprzętem testującym w przemyśle metalowym, plastikowym, gumowym, elektronicznym i innych. Jest on używany do testowania struktury materiału lub stopnia tolerancji materiału kompozytowego, gdy jest narażony natychmiast w środowisku o ekstremalnie wysokiej temperaturze i ekstremalnie niskiej temperaturze, dzięki czemu jego chemiczne lub fizyczne uszkodzenia spowodowane rozszerzalnością cieplną i kurczeniem można wykryć w najkrótszym czasie.
2. Zasada działania 3-strefowych komór szoku termicznego:
Komora testu szoku termicznego typu trzystrefowego. Próbkę umieszcza się w komorze testowej, w komorze wysokotemperaturowej i komorze niskotemperaturowej można ustawić bardziej ekstremalną temperaturę niż temperatura testowa. Podczas testu niskotemperaturowego, drzwi komory zimnej otwarte i komora niskotemperaturowa współpracują z komorą testową. Po przekształceniu w test wysokotemperaturowy drzwi komory chłodniczej zamknięte, drzwi komory gorącej zostają otwarte, a komora testowa współpracuje z komorą wysokotemperaturową.
Konwersję działania mechanicznego (przeniesienie z wysokiej temperatury na niską lub niską temperaturę do wysokiej temperatury) można zakończyć w mniej niż 1 sekundę, a temperaturę można szybko ustabilizować.
Podczas całego testu próbka testowa nie musi być przenoszona i bez interwencji człowieka.
3. Specyfikacja
(1) Seria KTS-A
Model |
| ||||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Rozmiar zewnętrzny (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Sprawdź wagę | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Komora niskiej temperatury | -55ºC 10 -10ºC, czas wstępnego chłodzenia: ≤ 60 minut od + 20ºC do 55ºC | ||||||||
Komora testowa | -40ºC ～ + 150ºC | ||||||||
Komora wysokiej temperatury | + 60ºC ～ + 200ºC, w ciągu 20 minut, czas nagrzewania wstępnego | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ～ + 35ºC | ||||||||
Moc | AC 380 ± 10 ％ 50 Hz, 3 fazy 4 przewody + Przewody uziemiające | ||||||||
(2) Seria KTS-B
Model |
| ||||||||
72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Rozmiar zewnętrzny (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Waga testowa (KG) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Niska temperatura. izba | -70ºC 10 -10ºC, czas wstępnego chłodzenia: + 20ºC ～ -70ºC, ≤ 60 minut | ||||||||
Test. Izba | -55ºC ～ + 150ºC | ||||||||
Wysoka temperatura. temperatura komory | + 60ºC ～ + 200ºC, czas podgrzewania: ≤20 min | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ～ + 35ºC | ||||||||
Moc | AC 380 ± 10 ％ 50 Hz, 3 fazy 4 przewody + Przewody uziemiające | ||||||||
(3) Seria KTS-D
Model |
| ||||||||
72D | 100D | 150D | 200D | 252D | 300D | 480D | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Rozmiar zewnętrzny (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Sprawdź wagę | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Komora niskiej temperatury | -80ºC 10 -10ºC, czas wstępnego chłodzenia: ≤ 60 minut od + 20ºC do 80ºC | ||||||||
Komora testowa | -65ºC ～ + 150ºC | ||||||||
Komora wysokiej temperatury | + 60ºC ～ + 200ºC, w ciągu 20 minut, czas nagrzewania wstępnego | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ～ + 35ºC | ||||||||
Moc | AC 380 ± 10 ％ 50 Hz, 3 fazy 4 przewody + Przewody uziemiające | ||||||||

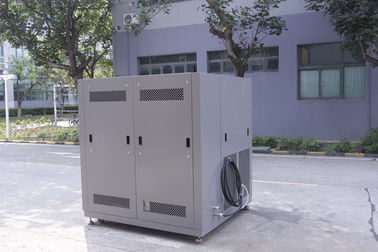

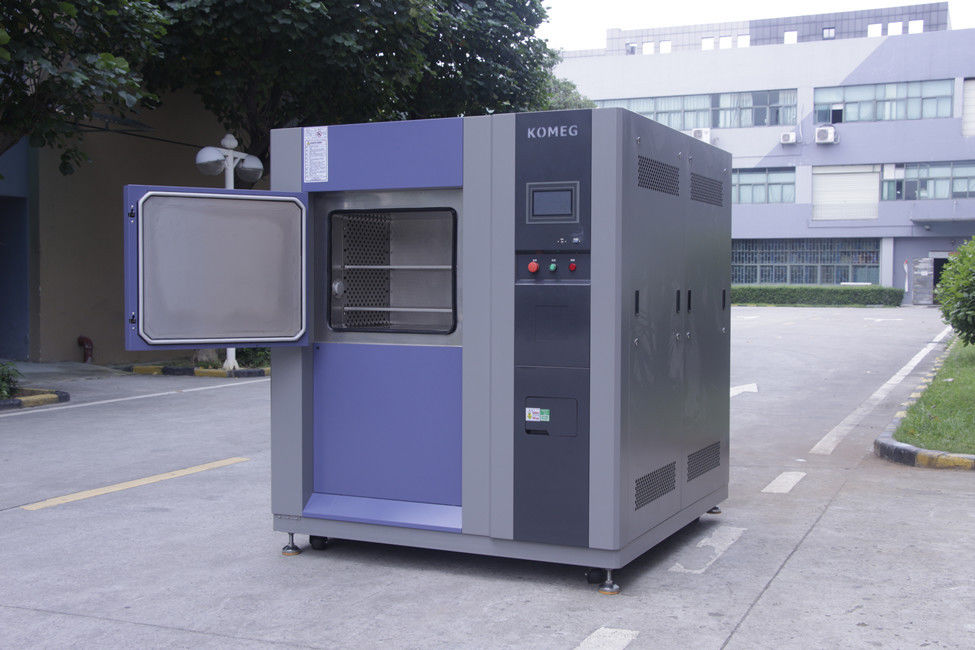

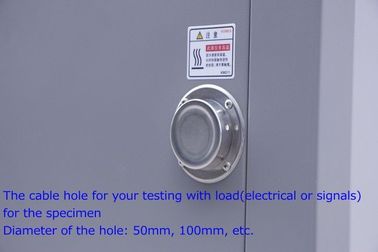

4. Szczegóły produktu Zdjęcie:
5. Poniżej przedstawiono różnice między 3-strefową a 2-strefową komorą szoku termicznego:
3-strefowa komora szoku termicznego:
łącznie trzy komory: przestrzeń testowa, wysoka temperatura. komora i niska temp. izba;
Korzyść: niewielkie ograniczenie masy próbki testowej, próbka testowa pozostaje nieruchoma, co może zmniejszyć oddziaływanie na próbki poprzez przemieszczenie jej, może być wykorzystane do testów na obciążeniu.
W porównaniu z typem 2-strefowym, stosunkowo niska awaryjność, niski koszt.
Wada: długi czas konwersji
2-strefowa komora szoku termicznego:
tylko dwie komory: wysoka temperatura. Komora i niska temp. izba
Zaleta: krótki czas konwersji, mniejsza przestrzeń
Wada: próbka poruszająca się. rozmiar próbek testowych jest ograniczony rozmiarem kosza
