Szczegóły Produktu:
Zapłata:
|
Zakres temperatury: | -20 ℃ ~ + 150 ℃ | Zakres wilgotności: | 20% RH ~ 98% RH |
---|---|---|---|
Czas nagrzewania: | -70 ℃ ~ + 100 ℃ (w ciągu 60 min) | Pull Down Dime: | 20 ℃ ~ -80 ℃ (w ciągu 80 min) |
Gwarancja: | 1 rok | aplikacji: | testowanie przemysłowe |
High Light: | temperature and humidity chamber,humidity and temperature controlled chamber |

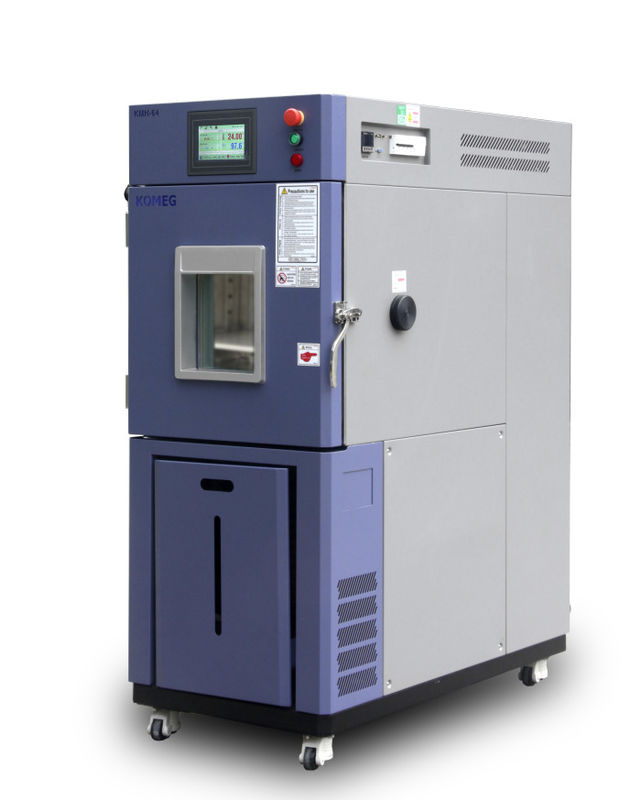

Intelligent Auto Parts Temperatura laboratorium Temperatura wilgoci Wysoka precyzja Test dla elektroniki
Overview.Przegląd produktu | |||||||||||||||||||||||||||||||||||||||||||||
Potrafi dokładnie symulować szeroki zakres skomplikowanych środowisk naturalnych i nadaje się do niezawodności test w produktach przemysłowych. Poznaj GB5170.2.3.5.6-95 standardowe wymagania dotyczące urządzeń do badań środowiskowych oraz metody badań podstawowych parametrów produktów elektrycznych i elektronicznych w warunkach wilgotności, niska temperatura, wysoka temperatura i stałe ciepło. | |||||||||||||||||||||||||||||||||||||||||||||
Ⅱ.Zastosowanie | |||||||||||||||||||||||||||||||||||||||||||||
Dotyczy przystosowalności środowiskowej i testu niezawodności w takich jednostkach przemysłowych jak elektronika, elektryczna urządzenia, baterie, tworzywa sztuczne, żywność, papier, pojazd, metal, chemia, materiały budowlane, badania instytucja, biuro inspekcji i kwarantanny, uniwersytet itp. | |||||||||||||||||||||||||||||||||||||||||||||
Ⅲ. Cechy | |||||||||||||||||||||||||||||||||||||||||||||
● GB-2423.1-89 (IEC68-2-1) Test A: Test niskiej temperatury ● GB-2423.2-89 (IEC68-2-2) Test B: Test wysokiej temperatury ● GJB360.8-87 (MIL-STD.202F) Test żywotności w wysokiej temperaturze ● GJBl50.3 (MIL-STD-810D) Test wysokiej temperatury ● GJBl50.4 (MIL-STD-810D) Test niskiej temperatury ● GB2423.3-93 (IEC68-2-3) Test Ca: Stały test ciepła ● GB2423.4-93 (IEC68-2—30) Test Db: Test alternatywny dla wilgotnego ciepła ● GJBl50.9-93 (MIL-STD-810D) Test wilgotnego ciepła | |||||||||||||||||||||||||||||||||||||||||||||
1. Ochrona energii | Tryb obejściowy, aby dostosować wydajność chłodzenia do osiągnięcia stałej efektywnie temperatura i wilgotność | ||||||||||||||||||||||||||||||||||||||||||||
2. Łatwa obsługa | ※ Korzystanie z firmowego ekranu dotykowego KOMEG KM-3166 LCD sterownik z ustawieniem parametrów regulacji PID ※ Elastyczne podejście do gromadzenia i rejestrowania danych | ||||||||||||||||||||||||||||||||||||||||||||
3. Wysoka niezawodność | ※ Kluczowe części są importowane, zapewniając trwałość i wysoką niezawodność Fficient Wydajny separator oleju zapewniający żywotność sprężarki | ||||||||||||||||||||||||||||||||||||||||||||
Ⅳ. Główne parametry techniczne | |||||||||||||||||||||||||||||||||||||||||||||
1. Izba | |||||||||||||||||||||||||||||||||||||||||||||
1.1 Objętość obszaru roboczego | opcjonalny | ||||||||||||||||||||||||||||||||||||||||||||
1.2 Rozmiar zewnętrzny | opcjonalny | ||||||||||||||||||||||||||||||||||||||||||||
2. Temperatura | |||||||||||||||||||||||||||||||||||||||||||||
2.3 Zakres temperatur | -20 ~ 150 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.4 Odchylenie temperatury | ± 2,0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.5 Stałość Niezmienność | ± 0,5 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
2,6 Jednolitość | ± 2,0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
3. Wilgotność | |||||||||||||||||||||||||||||||||||||||||||||
3.1 Zakres wilgotności | 20% RH ~ 98% RH | ||||||||||||||||||||||||||||||||||||||||||||
3.2 Zakres kontroli | |||||||||||||||||||||||||||||||||||||||||||||
3.3 Odchylenie wilgotności | ± 3,0 H RH (> 75 % RH) ± 5,0 H RH (≤ 75 H RH) | ||||||||||||||||||||||||||||||||||||||||||||
3.4 Równomierność wilgotności | 3,0 H RH (bez obciążenia) | ||||||||||||||||||||||||||||||||||||||||||||
3.5 Stałość wilgotności | ± 2,0 H RH | ||||||||||||||||||||||||||||||||||||||||||||
Ⅴ. Struktura Bursztynu | |||||||||||||||||||||||||||||||||||||||||||||
Ogólna struktura i komora składały się z trzech części, jak poniżej. Skrzynka izolacyjna, oddzielne jednostki chłodnicze i elektryczna szafa sterownicza. | |||||||||||||||||||||||||||||||||||||||||||||
1. Skrzynka izolacyjna | ※ materiał ścienny: wysokiej jakości stal węglowa ze statycznym sprayem kolorowym ※ materiał ścianki wewnętrznej: matowa stal nierdzewna SUS304 # Materials Materiały izolacyjne: sztywna warstwa izolacyjna z pianki poliuretanowej + włókno szklane. | ||||||||||||||||||||||||||||||||||||||||||||
2. Drzwi | Drut grzejny został zainstalowany przy ościeżnicach drzwi, aby zapobiec kondensacji na niskim poziomie temperatury. | ||||||||||||||||||||||||||||||||||||||||||||
3.Obserwacja | Dzięki oknu obserwacyjnemu szkło wielowarstwowe z izolacją elektryczną zapobiega skutecznej kondensacji | ||||||||||||||||||||||||||||||||||||||||||||
4.Cable port | Φ50mm * 2 po obu stronach (każda * 1) z gumowym korkiem i plastikową osłoną | ||||||||||||||||||||||||||||||||||||||||||||
5. Oświetlenie | 11W / AC220V * 1 znajduje się w oknie obserwacji | ||||||||||||||||||||||||||||||||||||||||||||
6. Otwór wylotowy wody | Dostępne do spuszczania wody kondensacyjnej | ||||||||||||||||||||||||||||||||||||||||||||
7.Przykładowy uchwyt | Dwie warstwy uchwytu próbki ze stali nierdzewnej. | ||||||||||||||||||||||||||||||||||||||||||||
8. Mobilne kółka samonastawne | Mobilne kółka * 4 ze stopkami | ||||||||||||||||||||||||||||||||||||||||||||
9. Elektryczna skrzynka sterująca | Całkowity wyłącznik mocy, ochrona przed przegrzaniem. | ||||||||||||||||||||||||||||||||||||||||||||
10. System zaopatrzenia w wodę | Automatyczne zasilanie pompy wodnej | ||||||||||||||||||||||||||||||||||||||||||||
Ⅵ.Klimatyzacja | |||||||||||||||||||||||||||||||||||||||||||||
1. Tryb sterowania | Wymuszone pętle wentylacyjne, regulacja temperatury i wilgotności system (BTHC). | ||||||||||||||||||||||||||||||||||||||||||||
2. Urządzenie klimatyzacyjne | Montowany od góry dyfuzor zapewniający jednolitość temperatury i wilgotności Zainstalowano wentylator promieniowy o długiej osi, parowniki, grzejniki, nawilżacze na skrzynce klimatyzacyjnej | ||||||||||||||||||||||||||||||||||||||||||||
3. Ogrzewanie | Jakościowe grzejniki elektryczne ze stopu niklowo-chromowego, Tryb kontroli bezdotykowej (SRR). | ||||||||||||||||||||||||||||||||||||||||||||
4. Chłodzenie | Wymiennik ciepła z aluminiową żebrowaną rurą sinusoidalną (chłodzony powietrzem) | ||||||||||||||||||||||||||||||||||||||||||||
5. Zaopatrzenie w wodę | Wewnętrzny tryb zasilania wodą | ||||||||||||||||||||||||||||||||||||||||||||
6. Nawilżacz | Nawilżanie w wannie z podgrzewaniem Nagrzewnica płaszczowa ze stali nierdzewnej Kontrola grzałki: okres bezdotykowy, taki jak modulacja szerokości impulsu, SSR (przekaźnik półprzewodnikowy) Urządzenia do kontroli poziomu wody, nagrzewnica jednostki anty-suche | ||||||||||||||||||||||||||||||||||||||||||||
7. Sprężarka | Kompresor marki Tecumseh | ||||||||||||||||||||||||||||||||||||||||||||
8. Urządzenie dławiące | |||||||||||||||||||||||||||||||||||||||||||||
9. Czynnik chłodniczy | R404a Przyjazny dla środowiska poziom temperatury czynnika chłodniczego | ||||||||||||||||||||||||||||||||||||||||||||
10. Części i ich marka |
| ||||||||||||||||||||||||||||||||||||||||||||
11. Technologia chłodnicza | ※ Spawanie azotem, dwustopniowa łopatkowa pompa próżniowa, upewnić się wewnętrzny system chłodzenia jest czysty i niezawodny. Tray zasobnik wody umieszczony na dole sprężarki, aby zapewnić kondensat spuszczać wodę przez rurę swobodnie z tyłu komory. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅶ, System sterowania | |||||||||||||||||||||||||||||||||||||||||||||
1. Funkcja nagrywania krzywej | Pt100 | ||||||||||||||||||||||||||||||||||||||||||||
2. Kontroler | Sterownik KOMEG KM-3166 LCD z ekranem dotykowym z regulacją PID ustawienie parametrów | ||||||||||||||||||||||||||||||||||||||||||||
3. Wyświetlacz | Ustawienia temperatury i wilgotności (SV) Rzeczywista wartość (PV) może być wyświetlane bezpośrednio, Wykonanie programu może wyświetlać liczby, akapity, pozostałe czas i cykle, wyświetlanie czasu pracy, Edycja programu i wyświetlanie krzywej graficznej, Naprawiono lub wyświetlono status działania programu, 7-calowy ekran TFT. | ||||||||||||||||||||||||||||||||||||||||||||
4. Rozwiązanie | Temperatura: + 0,01 ℃; Wilgotność: + 0,1%; Czas: 1 min | ||||||||||||||||||||||||||||||||||||||||||||
5. Zakres ustawień | Temperaturę można regulować na podstawie temperatury roboczej urządzenia (górna granica +5 ℃, dolna granica -5 ℃) | ||||||||||||||||||||||||||||||||||||||||||||
6. Tryb pracy | programowalny bieg, ciągłe uruchamianie i rezerwacja rozruchu | ||||||||||||||||||||||||||||||||||||||||||||
7. Tryb ustawień | Wejście w trybie dotykowym | ||||||||||||||||||||||||||||||||||||||||||||
8. Interfejs komunikacyjny | Zbieranie danych po podłączeniu do komputera Może być używany jako system monitorowania i zdalnego sterowania, Dostępna jest kontrola synchronizacji wielu maszyn. | ||||||||||||||||||||||||||||||||||||||||||||
9. U disk Karta pamięci | Dostępny 1G-8G | ||||||||||||||||||||||||||||||||||||||||||||
10. Gromadzenie danych | Pamięć RAM z ustawieniami ochrony baterii, dane można zapisać, maksymalnie pamięć danych historycznych wynosi 90 dni (gdy czas próbkowania wynosi 1 minutę) | ||||||||||||||||||||||||||||||||||||||||||||
11. Wyłącz pamięć | Tryb odzyskiwania mocy można ustawić jako gorący start, zimny start i zatrzymanie. | ||||||||||||||||||||||||||||||||||||||||||||
12. Wstępnie ustawiona funkcja | czas rozruchu można ustawić dowolnie, a maszyna uruchamia się automatycznie podczas obracania na mocy | ||||||||||||||||||||||||||||||||||||||||||||
13. Środowisko oprogramowania | Windows2000 lub Windows XP | ||||||||||||||||||||||||||||||||||||||||||||
14. Połączenie sieciowe | Może być podłączony do sieci Ethernet, funkcja zdalnego sterowania, zbieranie danych, może jednocześnie sterować wieloma maszynami. | ||||||||||||||||||||||||||||||||||||||||||||
15. Funkcja | Alarm błędu i powoduje podpowiedzi obsługi, ochronę zasilania, dolną granicę ochrony temperatury, funkcję zegara (automatyczne uruchamianie i automatyczne przestań działać), funkcja autodiagnostyki. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅷ. Elektryczny system sterowania | |||||||||||||||||||||||||||||||||||||||||||||
1. Rozdział mocy Szafa sterownicza | ※ Wentylator chłodzący Board Tablica rozdzielcza Terminal Terminal próbek ※ Interfejs fizyczny RS-485 (jeśli zakupiono scentralizowane oprogramowanie monitorujące) ※ Całkowity wyłącznik prądu upływu. | ||||||||||||||||||||||||||||||||||||||||||||
2. Części i ich marka |
Uwaga: Dwie wymienione opcje służą do alternatywnego wyboru i tworzenia kopii zapasowych | ||||||||||||||||||||||||||||||||||||||||||||
3. System ochrony | 3.1 System chłodzenia: Protection Zabezpieczenie nadciśnieniowe sprężarki ※ Ochrona przed przegrzaniem silnika sprężarki ※ Zabezpieczenie nadprądowe silnika sprężarki ※ Ochrona przed przegrzaniem wentylatora skraplacza 3.2 Laboratorium Able Regulowana ochrona przed przegrzaniem --- tryb ochrony przed nadmierną temperaturą 1 ※ Sprawdź bezpiecznik temperatury pomieszczenia --- tryb zabezpieczenia przed przegrzaniem 2 Limit Ograniczenie kanału klimatyzacji nad temperaturą --- tryb ochrony przed przegrzaniem 3 ※ Sterownik ustawiony na alarm wyłączenia temperatury --- tryb ochrony przed przegrzaniem 4 ※ Przegrzanie silnika wentylatora. 3.3 Inne Sequence Całkowita kolejność faz zasilania i ochrona przed utratą fazy; ※ ochrona przed wyciekiem; ※ Zabezpieczenie przed zwarciem obciążenia. | ||||||||||||||||||||||||||||||||||||||||||||
4. Alarm | Sprzęt przestaje działać i wysyła alarm dźwiękowy, gdy powyższe pojawi się ochrona, tymczasem będzie błąd, przyczyny i rozwiązania wyświetlany na ekranie. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅸ. Instalacja | |||||||||||||||||||||||||||||||||||||||||||||
1. Moc | 380 AC380V ± 10%, 50Hz ± 1Hz, 3 fazy 4 przewody + przewody uziemiające Cable Kabel zasilający jest podłączony do przełącznika powietrza w skrzynce sterowniczej ※ Całkowita moc ~ 8 kW, 10 A ; Permitted Dopuszczalne napięcie: AC (1 ± 10%) 380V ※ Dopuszczalna częstotliwość: (1 ± 1%) 50 Hz Istance Rezystancja przewodu uziemiającego mniejsza niż 4 Ω Tryb TN-S lub tryb TT do zasilania ※ Musi być wyposażony w niezależny i prywatny przełącznik powietrza lub zasilania | ||||||||||||||||||||||||||||||||||||||||||||
2. Zaopatrzenie w wodę | ※ Woda nawilżająca: woda lub woda dejonizacyjna Maksymalne zużycie: 7 l / h ※ W przypadku korzystania z systemów RO wymagania dotyczące zaopatrzenia w wodę są Ciśnienie wody 0,2 MPa, przewód rurowy DN10 Maksymalne zużycie: 7 l / h. przepływ wody | ||||||||||||||||||||||||||||||||||||||||||||
3. Otoczenie otoczenia | 5 ~ 35 ℃, wilgotność ≤ 85% RH | ||||||||||||||||||||||||||||||||||||||||||||
4. Jakość powietrza | Brak wysokich stężeń pyłu lub gazów korozyjnych | ||||||||||||||||||||||||||||||||||||||||||||
5. Środowisko instalacji | ※ odległość od ściany do obu boków i tyłu komory więcej niż 800 mm, do przodu ponad 1500 mm. Zapewnij niezależną moc rozdzielnica rozdzielcza i nawilżanie spustowe kondensatu i zewnętrzne konieczne jest podłączenie urządzenia zasilającego ※ gazy ziemne, dobrze wentylowane, niepalne, wybuchowe, żrące i kurz Nearby W pobliżu nie ma silnego promieniowania elektromagnetycznego ※ Z odpływem podłogowym (mniej niż 2 metry od urządzenia chłodniczego) Capacity nośność podłogi w obiekcie: nie mniej niż 800 kg / m2 ※ pozostaw odpowiednią przestrzeń do konserwacji | ||||||||||||||||||||||||||||||||||||||||||||
6. Przewód uziemiający | Rezystancja uziemienia mniejsza niż 4 Ω, śruby uziemiające znajdujące się na podstawa szafki. | ||||||||||||||||||||||||||||||||||||||||||||
7. Drenaż | Otwór spustowy zainstalowany u podstawy obudowy | ||||||||||||||||||||||||||||||||||||||||||||
8. Port kablowy | φ50, φ80, φ100, 20120 mm port kablowy, lokalizacja i numer mogą być dostosowane do wymagań użytkownika, jeśli struktura korpusu komory pozwala. | ||||||||||||||||||||||||||||||||||||||||||||
9. Przechowywanie sprzętu | ※ Gdy urządzenie nie działa, temperatura otoczenia powinna wynosić utrzymywane w granicach 0 ~ 45 ℃ ※ Gdy temperatura otoczenia spadnie poniżej 0 ℃, woda pozostanie urządzenie należy opróżnić, aby uniknąć zamarznięcia i pęknięcia rur wodnych | ||||||||||||||||||||||||||||||||||||||||||||
10.Sentralizowane monitorowanie | Do zdalnego scentralizowanego monitorowania potrzebny jest inny komputer (Windows 2000 / XP systemy operacyjne, port COM i port USB); Wyposażony w Konwerter RS-485 / RS-232 i kabel komunikacyjny 25m. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅹ. Dokumentacja techniczna | |||||||||||||||||||||||||||||||||||||||||||||
1. Dokumentacja techniczna | ※ Instrukcja obsługi * 1 | ||||||||||||||||||||||||||||||||||||||||||||
