Szczegóły Produktu:
Zapłata:
|
Czas podgrzewania: | 60 ° C do 200 ° C w ciągu 20 minut | Czas odpoczynku: | Ekspozycja 30 min |
---|---|---|---|
Skróć czas: | - 80 ° C do -10 ° C | Materiał izolacyjny: | Płyta ze stali nierdzewnej |
Układ chłodniczy: | Chłodzony wodą | Temperatura otoczenia: | + 5 ° C do 35 ° C |
High Light: | thermal shock chamber,environmental testing chambers |
Temperatura Komora testowa do symulacji szoku termicznego do zasilania
Opis i zastosowanie
Jak wiemy, szok termiczny występuje, gdy gradient termiczny powoduje, że różne części obiektu rozszerzają się o różne wielkości.Ta zróżnicowana ekspansja może być rozumiana równoważnie w kategoriach naprężenia lub odkształcenia.W pewnym momencie to naprężenie może przekroczyć wytrzymałość materiału, powodując powstanie pęknięcia.Jeśli nic nie powstrzyma rozprzestrzeniania się pęknięcia w materiale, spowoduje to uszkodzenie struktury obiektu.Zwykle używamy sprzętu do testowania szoku termicznego, aby sprawdzić, ile produktu może wytrzymać szok termiczny.
Testy szoku termicznego wystawiają produkty na naprzemiennie niskie i wysokie temperatury, aby przyspieszyć awarie spowodowane cyklami temperaturowymi lub szokami termicznymi podczas normalnego użytkowania.Przejście między skrajnymi temperaturami następuje bardzo szybko, powyżej 15 ° C / min.
Specyfikacja techniczna
Strefa gorąca zakresu temperatur |
Od + 60 ° C do + 200 ° C
|
Zakres temperatur strefa zimna | - 80 ° C do -10 ° C |
Temperatura otoczenia |
-65 ° C do + 150 ° C
|
Czas nagrzewania wstępnego |
+ 60ºC ~ + 200ºC, W ciągu 20 min
|
Czas regeneracji |
Ekspozycja w wysokiej temperaturze 30 min
|
Czas regeneracji |
Ekspozycja w niskiej temperaturze 30 min
|
Czas regeneracji |
Czas regeneracji w ciągu 5 min
|
Urządzenie bezpieczeństwa |
NFB (bez przerywacza bezpiecznika), nadciśnienie, przegrzanie i przetężenieochrona
sprężarka, ochrona przed przegrzaniem, ochrona przed przeciążeniem dmuchawy, sucha ochrona cieplna |
Wyposażenie standardowe |
Port kablowy (port 50mm) * 1, półki * 2
|
Materiał wnętrza |
Płyta ze stali nierdzewnej (SUS 304)
|
Materiał zewnętrzny |
Pieczona malowana stal lub stal nierdzewna (SUS304)
|
Materiał izolacyjny |
Sztywna pianka poliuretanowa + wełna szklana
|
Zasada działania
Do badań szoków termicznych służą trzy komory, komora wysokotemperaturowa, komora niskotemperaturowa oraz komora badawcza.Próbkę umieszcza się w komorze badawczej, temperaturę bardziej ekstremalną niż temperatura badania można ustawić w komorze wysokotemperaturowej i komorze niskotemperaturowej.Podczas wykonywania testów w niskich temperaturach drzwi komory chłodniczej są otwarte, a komora niskotemperaturowa współpracuje z komorą testową.
Po przejściu na test wysokotemperaturowy, drzwi zimnej komory są zamknięte, drzwi gorącej komory są otwarte, a komora testowa współpracuje z komorą wysokotemperaturową.Konwersja działania mechanicznego (przejście z wysokiej temperatury do niskiej temperatury lub niskiej do wysokiej temperatury) może być zakończona w mniej niż 1 sekundę, a temperatura może być szybko ustabilizowana.

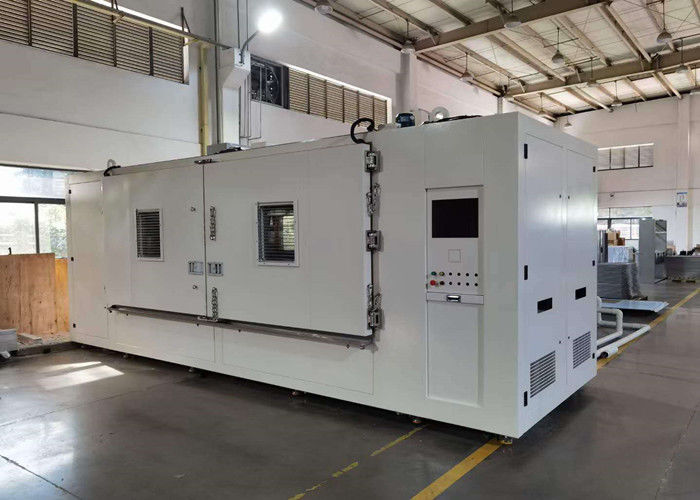

Zdjęcia pokazują
