Model komorowy: | Komora uderzeniowa temperatury KOMEG | Wielkość komory: | 27L do 966L |
---|---|---|---|
Zakres wstrząsów: | -55ºC ~ + 150ºC | Maksymalna temperatura: | 200 ° C |
Najniższa temperatura: | -70 ° C | Czas przejścia: | ≤10S |
Czas regeneracji: | 5 minut | Czas realizacji: | 60 dni roboczych |
High Light: | temperature shock test chamber,thermal shock chamber |
Programowalny ekran dotykowy LCD Sterująca komora szoku termicznego do testowania elektroniki
1. Przegląd komór szoku termicznego:
Komora testowa szoku termicznego jest niezbędnym sprzętem testującym w przemyśle metalowym, plastikowym, gumowym, elektronicznym i innych. Jest on używany do testowania struktury materiału lub stopnia tolerancji materiału kompozytowego, gdy jest narażony natychmiast w środowisku o ekstremalnie wysokiej temperaturze i ekstremalnie niskiej temperaturze, dzięki czemu jego chemiczne lub fizyczne uszkodzenia spowodowane rozszerzalnością cieplną i kurczeniem można wykryć w najkrótszym czasie.
2. Charakterystyka komor termicznych KOMEG:
1. Materiał do konserwacji termicznej, używamy pianki PU o wysokiej intensywności i bawełny z włókna szklanego o wysokiej gęstości, które mogą zapewnić wysoką precyzję i lepszą jednolitość oraz uniknąć niepotrzebnych strat energii. Tymczasem nasz projekt może lepiej zapewnić bezpieczeństwo personelu podczas obsługi komnaty.
2. Wewnętrzna ściana i materiał obudowy:
W przypadku małych standardowych modeli zazwyczaj należy stosować wewnętrzną ścianę ze stali nierdzewnej # 304 1,0 mm, obudowę ze stali nierdzewnej # 304 1,2 mm;
W przypadku większych modeli lub niektórych dostosowanych do specjalnych potrzeb używamy wewnętrznej ściany ze stali nierdzewnej # 304 1,5 do 3,0 mm, obudowa ze stali nierdzewnej # 304 powyżej 1,5 mm;
3. Jakość materiału wewnętrznego pudełka to SUS304 # zamontowana stal nierdzewna importowana, a zewnętrzna skrzynka to stalowa płyta, a proces lakierowania stosuje technologię powlekania samochodowego. Obudowa skrzyni jest obrabiana kształtowo za pomocą maszyny do obróbki Triumph, jej kształt jest miły i schludny.
4. Duży, kolorowy wyświetlacz LCD z ekranem dotykowym, prosta obsługa, łatwe do edycji programy. PID z funkcją automatycznego obliczania; funkcja autodiagnostyki, pokazująca krok po kroku komunikaty o awariach i rozwiązania po awarii.
5. Interfejs komunikacyjny RS-232 i RS-485, pasujący rejestrator, duża możliwość rozbudowy. Wspieramy również zdalne sterowanie za pomocą komputera PC przez Wi-Fi lub przewodowo (zalecane).
3. Poniżej przedstawiono różnice między 3-strefową a 2-strefową komorą szoku termicznego:
3-strefowa komora szoku termicznego:
łącznie trzy komory: przestrzeń testowa, wysoka temperatura. komora i niska temp. izba;
Korzyść: niewielkie ograniczenie masy próbki testowej, próbka testowa pozostaje nieruchoma, co może zmniejszyć oddziaływanie na próbki poprzez przemieszczenie jej, może być wykorzystane do testów na obciążeniu.
W porównaniu z typem 2-strefowym, stosunkowo niska awaryjność, niski koszt.
Wada: długi czas konwersji
2-strefowa komora szoku termicznego:
tylko dwie komory: wysoka temperatura. Komora i niska temp. izba
Zaleta: krótki czas konwersji, mniejsza przestrzeń
Wada: próbka poruszająca się. rozmiar próbek testowych jest ograniczony rozmiarem kosza
3. Specyfikacja
(1) Seria KTS-A
Model |
| ||||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Rozmiar zewnętrzny (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Sprawdź wagę | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Komora niskiej temperatury | -55ºC 10 -10ºC, czas wstępnego chłodzenia: ≤ 60 minut od + 20ºC do 55ºC | ||||||||
Komora testowa | -40ºC ~ + 150ºC | ||||||||
Komora wysokiej temperatury | + 60ºC ~ + 200ºC, w ciągu 20 minut, czas nagrzewania wstępnego | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ~ + 35ºC | ||||||||
Moc | AC 380 ± 10 % 50 Hz, 3 fazy 4 przewody + Przewody uziemiające |
(2) Seria KTS-B
Model |
| ||||||||
72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Rozmiar zewnętrzny (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Waga testowa (KG) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Niska temperatura. izba | -70ºC 10 -10ºC, czas wstępnego chłodzenia: + 20ºC ~ -70ºC, ≤ 60 minut | ||||||||
Test. Izba | -55ºC ~ + 150ºC | ||||||||
Wysoka temperatura. temperatura komory | + 60ºC ~ + 200ºC, czas podgrzewania: ≤20 min | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ~ + 35ºC | ||||||||
Moc | AC 380 ± 10 % 50 Hz, 3 fazy 4 przewody + Przewody uziemiające |
(3) Seria KTS-D
Model |
| ||||||||
72D | 100D | 150D | 200D | 252D | 300D | 480D | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Rozmiar zewnętrzny (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Sprawdź wagę | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Komora niskiej temperatury | -80ºC 10 -10ºC, czas wstępnego chłodzenia: ≤ 60 minut od + 20ºC do 80ºC | ||||||||
Komora testowa | -65ºC ~ + 150ºC | ||||||||
Komora wysokiej temperatury | + 60ºC ~ + 200ºC, w ciągu 20 minut, czas nagrzewania wstępnego | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ~ + 35ºC | ||||||||
Moc | AC 380 ± 10 % 50 Hz, 3 fazy 4 przewody + Przewody uziemiające |

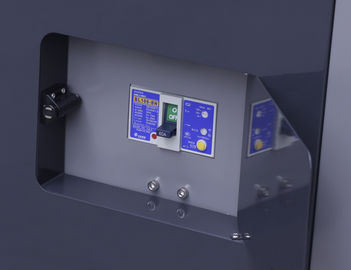

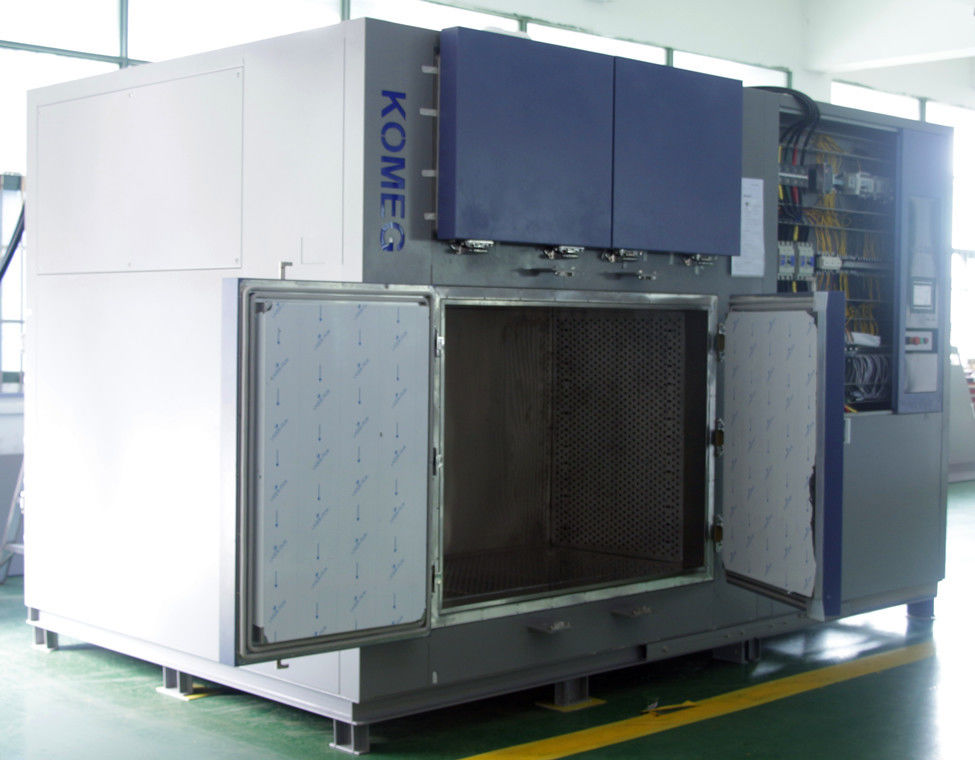

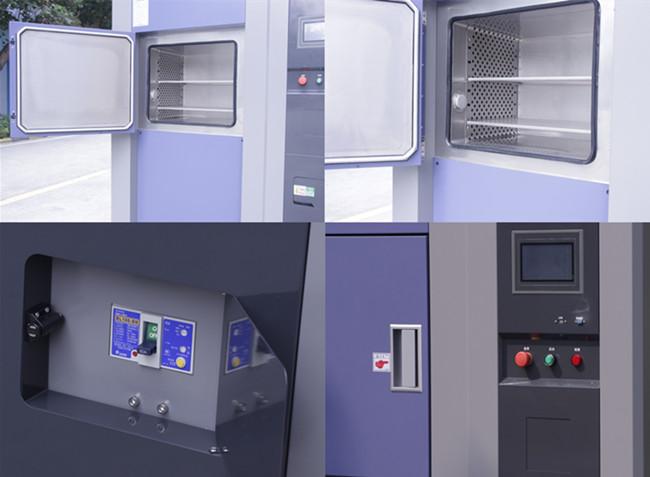

4. Etapy komory szoku termicznego Zdjęcie:
