Szczegóły Produktu:
Zapłata:
|
| Zakres wstrząsów: | -65ºC ～ + 150ºC | Maksymalna temperatura: | 200 ° C |
|---|---|---|---|
| Najniższa temperatura: | -80 ° C | Czas przejścia: | ≤10S |
| Czas regeneracji: | 5 minut | Czas realizacji: | 60 dni |
| High Light: | thermal shock chamber,environmental testing chambers |
||

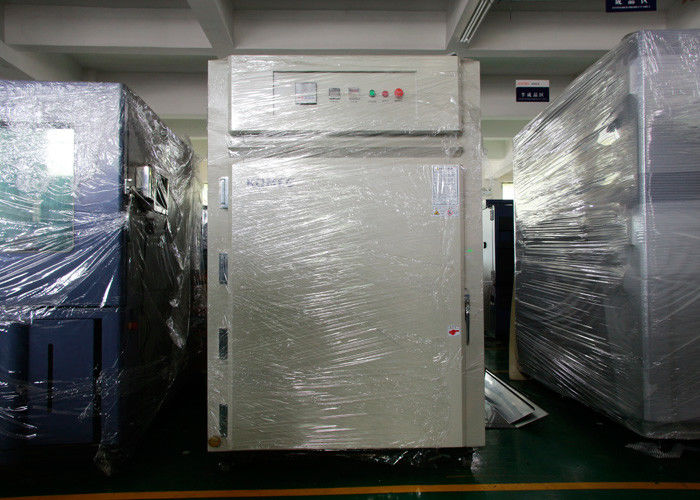

Testowanie wydajności elektroniki z komorą szoku termicznego w wysokiej i niskiej temperaturze
Charakterystyka komór szoku termicznego
1. Materiały izolacyjne, używamy pianki PU o wysokiej wytrzymałości i bawełny z włókna szklanego o wysokiej gęstości, mogą zapewnić wysoką dokładność i jednolitość, aby uniknąć niepotrzebnych strat energii. Jednocześnie nasz projekt może lepiej zapewnić bezpieczeństwo pieszego podczas operacji.
Materiał wnętrza i powłoki:
W przypadku małych modeli standardowych ogólne zastosowanie ściany wewnętrznej ze stali nierdzewnej # 304 1,0 mm, powłoka ze stali nierdzewnej # 304 1,2 mm;
Do większych modeli lub dostosowywania do potrzeb specjalnych używamy ściany wewnętrznej ze stali nierdzewnej # 304 1,5 do 3,0 mm, obudowa ze stali nierdzewnej # 304 powyżej 1,5 mm;
3. Materiał pudełka wewnętrznego do instalacji importu stali nierdzewnej SUS304 #, zewnętrzny pojemnik na stal, maluje zastosowanie technologii powlekania samochodowego. Pudełko z triumfującą maszyną formującą, piękny wygląd.
4. Duży, kolorowy wyświetlacz LCD z ekranem dotykowym, łatwy w obsłudze, łatwy do edycji program. PID ma funkcję automatycznego obliczania; funkcja autodiagnostyki, krok po kroku komunikat o awarii i rozwiązanie do fotografowania usterek.
5. Interfejs komunikacyjny RS-232 i RS-485, obsługujący rejestrator, skalowalność. Obsługujemy również komputer za pośrednictwem Wi-Fi lub linii do zdalnego sterowania (zalecane).
Poniżej przedstawiono różnice między 3-strefową a 2-strefową komorą szoku termicznego
3 strefowy szok termiczny:
Trzy pokoje łącznie: przestrzeń testowa, wysoka temperatura. Pokój i niska temperatura. sala
Zalety: Masa próbki testowej jest nieznacznie ograniczona, próbka testowa pozostaje nieruchoma, może zmniejszyć wpływ próbki na jej ruch można wykorzystać do badania obciążenia.
W porównaniu ze strefą 2 wskaźnik awaryjności jest stosunkowo niski, niski koszt.
Wady: długi czas konwersji
2-strefowa termiczna komora uderzeniowa:
Istnieją tylko dwa pokoje: pokój o wysokiej temperaturze i pokój o niskiej temperaturze
Zalety: krótki czas konwersji, potrzeba mniejszej przestrzeni
Wady: testowy ruch próbki. Rozmiar próbki testowej jest ograniczony rozmiarem kosza
Specyfikacja
Seria KTS-A
Model |
| ||||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Komora niskiej temperatury | -65ºC ～ -10ºC, czas wstępnego chłodzenia: ≤ 60 minut od + 20ºC do 55ºC | ||||||||
Komora testowa | -60ºC ～ + 150ºC | ||||||||
Komora wysokiej temperatury | + 60ºC ～ + 200ºC, w ciągu 20 minut, czas nagrzewania wstępnego | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ～ + 35ºC | ||||||||
Moc | AC 380 ± 10 ％ 50 Hz, 3 fazy 4 przewody + Przewody uziemiające | ||||||||
Seria KTS-B
Model |
| ||||||||
72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Waga testowa (KG) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Niska temperatura. izba | -70ºC 10 -10ºC, czas wstępnego chłodzenia: + 20ºC ～ -70ºC, ≤ 60 minut | ||||||||
Test. Izba | -55ºC ～ + 150ºC | ||||||||
Wysoka temperatura. temperatura komory | + 60ºC ～ + 200ºC, czas podgrzewania: ≤20 min | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ～ + 35ºC | ||||||||
Moc | AC 380 ± 10 ％ 50 Hz, 3 fazy 4 przewody + Przewody uziemiające | ||||||||
Seria KTS-D
Model |
| ||||||||
72D | 100D | 150D | 200D | 252D | 300D | 480D | |||
Rozmiar wewnętrzny (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Sprawdź wagę | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Komora niskiej temperatury | -80ºC 10 -10ºC, czas wstępnego chłodzenia: ≤ 60 minut od + 20ºC do 80ºC | ||||||||
Komora testowa | -65ºC ～ + 150ºC | ||||||||
Komora wysokiej temperatury | + 60ºC ～ + 200ºC, w ciągu 20 minut, czas nagrzewania wstępnego | ||||||||
Czas przejścia | ≤15S | ||||||||
Czas regeneracji | Ekspozycja na wysoką temperaturę 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury gorącej próbki testowej | ||||||||
Ekspozycja o niskiej temperaturze 30 min w celu osiągnięcia i stabilizacji wymaganej temperatury zimnej próbki testowej | |||||||||
≤ 5 min | |||||||||
Temperatura otoczenia. | + 5ºC ～ + 35ºC | ||||||||
Moc | AC 380 ± 10 ％ 50 Hz, 3 fazy 4 przewody + Przewody uziemiające | ||||||||
